PBT材料在注塑加工中的工艺条件
PBT材料的加工性能如下：
1. PBT材料在高温下对水分较为敏感，在生产加工前，需要进行干燥处理。
2. PBT熔料具有极好的流动性，可用于制作薄壁产品。
3. PBT在冷却时结晶速度很快，在注塑加工中，可适当加快注射速度。
4. PBT的收缩率较大，较一般注塑材料更明显。
5. PBT产品在产品设计阶段需要注意：所有弯角都应尽量采用圆弧进行过渡。
6. PBT或者改性PBT均可采用普通流道进行加工，但是玻纤增强PBT需要使用热流道浇注系统才能达到较好的产品效果。
7. 浇口位置最好正对型腔或者型芯，这样可以避免熔料的喷射，降低产品表面出现缺陷的几率。

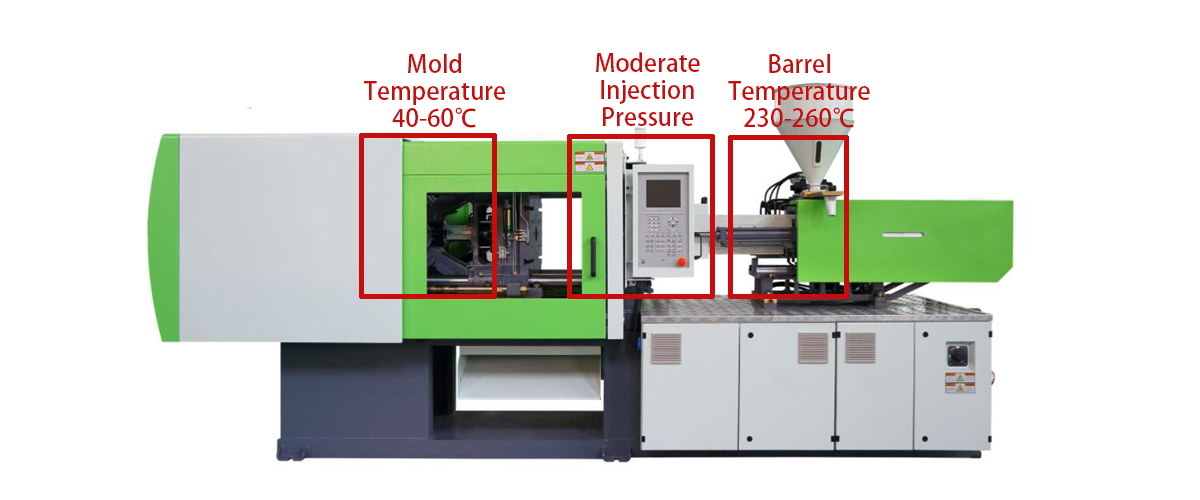

PBT材料的主要注塑成型条件：
1. 料筒温度。在注塑加工过程中，料筒温度应控制在240-280℃，玻纤增强PBT应控制在230-260℃。
2. 模具温度。模具温度与制品的尺寸稳定性和产品变形等有直接关系。PBT材料易于结晶，所以模具不需要太高，通常为40-60℃。
3. 注射压力。PBT熔体流动性好，可以采用中等程度的注射压力。对于玻纤增强PBT或者壁厚较厚的产品，需要适当提高注塑机的注射压力。
获取最新价格？ 我们会尽快回复（12小时内）
